东莞市飞纳通信技术有限公司
型号区分
主要技术参数
电气参数
|
项目 |
规格 |
|
交流输入 |
100‑240V AC，50/60Hz |
|
PoE 输出电压 |
54V DC |
|
PoE 标准 |
IEEE802.3af / at / bt |
|
PSE5560XGT‑S 输出功率 |
最大 60W (Type3) |
|
PSE5590XGT‑S 输出功率 |
最大 90W (Type4) |
|
PoE 供电引脚 |
1245(+)，3678(-) |
|
DIP 拨码开关 |
ON 开启 PoE 输出；OFF 关闭 PoE 输出 |
端口与网络参数
|
项目 |
规格 |
|
数据端口 |
1× 数据输入 (Data IN) RJ45 1×PoE 输出 (PoE OUT) RJ45 |
|
端口速率 |
10M/100M/1G/2.5G/10Gbps 自适应 |
|
支持协议 |
IEEE802.3、IEEE802.3i、IEEE802.3u、IEEE802.3x (流控)、IEEE802.3ab、IEEE802.3bz、IEEE802.3an |
|
传输距离 |
2.5G/10G：Cat6a/Cat7 网线，最大 100m 10/100/1000M：Cat5e/Cat6 网线，最大 100m |
|
适用线缆 |
10BASE‑T：Cat3/4/5 及以上 100/1000M：Cat5/5e/6 及以上 2.5G/10G：Cat6a/7 及以上 |
环境与机械参数
|
项目 |
规格 |
|
工作温度 |
-20℃ ~ +55℃ |
|
存储温度 |
-40℃ ~ +85℃ |
|
相对湿度 |
5%‑95%（无凝露） |
|
散热方式 |
无风扇，自然散热 |
|
平均无故障时间 MTBF |
100000 小时 |
|
防护等级 |
IP40 |
|
产品尺寸 |
160 × 72 × 40 mm |
|
重量 |
0.6kg |
|
安装方式 |
壁挂安装 |
EMC 及浪涌防护
|
项目 |
规格 |
|
电源浪涌 |
IEC 61000‑4‑5，4kV/2kV（8/20μs） |
|
网口浪涌 |
IEC 61000‑4‑5，4kV/2kV（10/700μs） |
|
ESD 静电防护 |
IEC 61000‑4‑2，±8kV / ±15kV |
指示灯定义
包装清单
型号选型说明

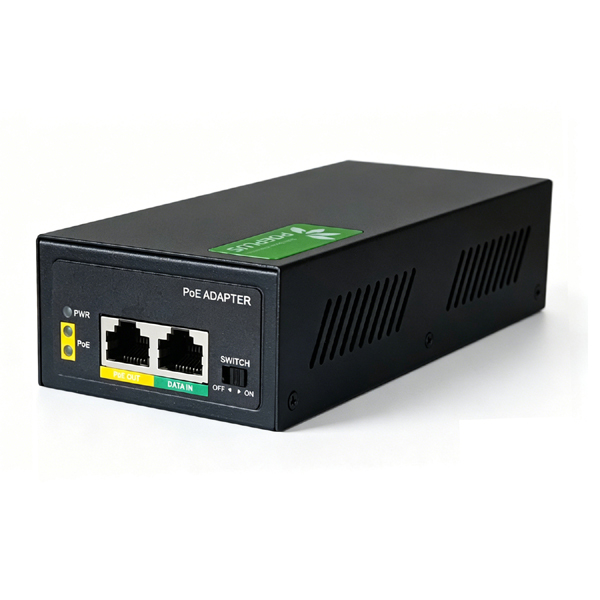

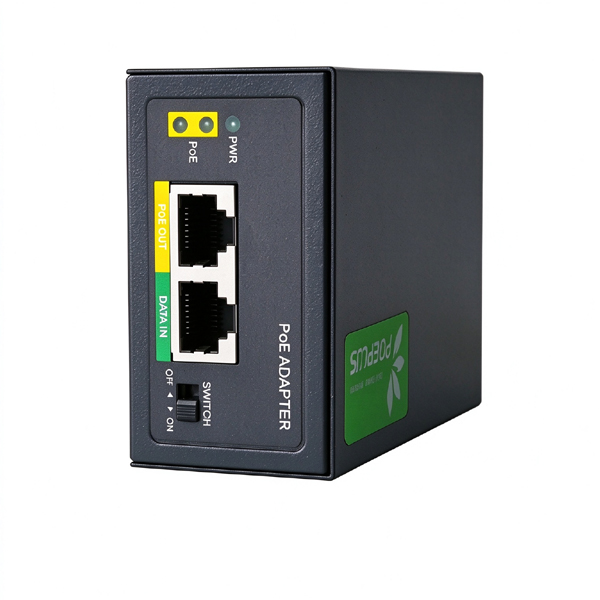

PSE5560XGT‑S PoE 供电器，带 DIP 控制拨码，双 RJ45 网口 10M‑10G 自适应，54V 输出，最大 60W (802.3bt Type3)，交流 100‑240V 输入，工作温度‑20℃~+55℃，壁挂式。
PSE5590XGT‑S PoE 供电器，带 DIP 控制拨码，双 RJ45 网口 10M‑10G 自适应，54V 输出，最大 90W (802.3bt Type4)，交流 100‑240V 输入，工作温度‑20℃~+55℃，壁挂式。
质保
整机质保 1 年
