型号列表

项目 EC350-B (at) EC350-A (at) 端口速率 10/100/1000 Mbps 10/100/1000/2500 Mbps

技术参数

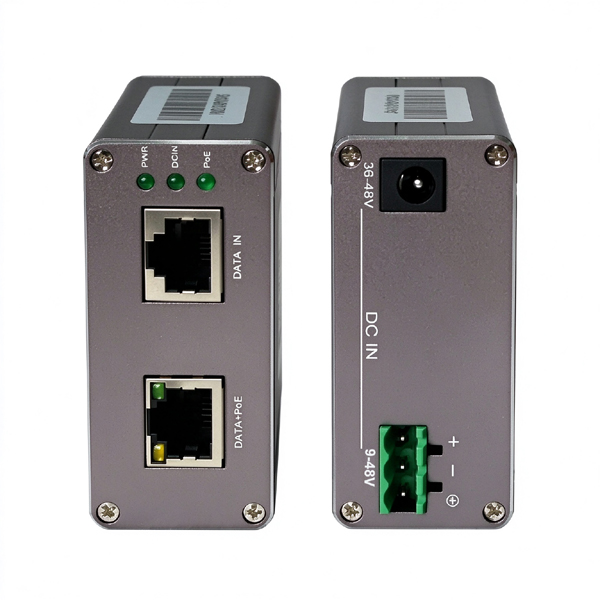

硬件接口

EC350-B (at)

- 1×10/100/1000Mbps RJ45（数据输入）

- 1×10/100/1000Mbps RJ45（PoE 输出）

- 1×3 针 5.08mm 直流接线端子

- 1×DC2.0 电源插座

- 1× 拨码开关，用于电源输出选择

EC350-A (at)

- 1×10/100/1000/2500Mbps RJ45（数据输入）

- 1×10/100/1000/2500Mbps RJ45（PoE 输出）

- 1×3 针 5.08mm 直流接线端子

- 1×DC2.0 电源插座

- 1× 拨码开关，用于电源输出选择

直流电源输入

- DC2.0 插座：36-48V，最大 5A -

3 针 5.08mm 接线端子：9-48V，最大 10A

PoE 参数

- PoE 标准：IEEE 802.3at，4 类

- PoE 最大输出功率：30W

- PoE 输出：48 伏直流，最高 30W

- PoE 供电线序：1/2 (正极)，3/6 (负极)

支持网络标准

EC350-B (at) - IEEE 802.3 10BASE-T

- IEEE 802.3i 10BASE-T

- IEEE 802.3u 100BASE-TX

- IEEE 802.3x 全双工流量控制

- IEEE 802.3ab 1000BASE-T

EC350-A (at)

- IEEE 802.3 10BASE-T

- IEEE 802.3i 10BASE-T

- IEEE 802.3u 100BASE-TX

- IEEE 802.3x 全双工流量控制

- IEEE 802.3ab 1000BASE-T

- IEEE 802.3bz 2.5GBASE-T

LED 指示灯

- PWR：电源状态指示灯

- PoE：PoE 输出状态指示灯

- DCIN：DC2.0 输入状态指示灯

传输参数

速率 最大传输距离 线缆要求 10 Mbps 250 米 Cat3 / Cat4 / Cat5 或更高等级双绞线 100/1000/2500 Mbps 100 米 Cat5e / Cat6 双绞线

环境参数

 工作温度：40℃ ~ +75℃  存储温度：40℃ ~ +85℃  相对湿度：5%95%，无冷凝  散热方式：无风扇，自然对流散热  防护等级：IP40  平均无故障时间 MTBF：100000 小时

电磁兼容与浪涌保护

 电源浪涌：IEC 6100045，4KV/2KV（8/20µs）  网口浪涌：IEC 6100045，4KV/2KV（10/700µs）  静电 ESD：IEC 6100042，接触放电 8KV / 空气放电 15KV

机械规格

 外形尺寸：80 × 70 × 32 mm  包装尺寸：120 × 100 × 59 mm  安装方式：DIN 导轨 / 壁挂  单机重量：0.3 kg

包装清单

 内含：PoE 供电器、用户手册、安装配件  电源适配器：不含  外箱规格：80 台 / 箱；箱体尺寸：510×430×320 mm；毛重：25 kg

质保

1 年有限质保

定制型号选项

1. EC350B (at)定制款 PoE 供电器，2 个 10/100/1000Mbps RJ45 网口，48V PoE 输出，最大 30W（IEEE802.3at 4 类）。直流输入 948V。工作温度：20~+65℃。支持 DIN 导轨 / 壁挂安装。

2. EC350A (at)定制款 PoE 供电器，2 个 10/100/1000/2500Mbps RJ45 网口，48V PoE 输出，最大 30W（IEEE802.3at 4 类）。直流输入 948V。工作温度：20~+65℃。支持 DIN 导轨 / 壁挂安装。

术语说明： PoE Injector：PoE 供电器 / PoE 注入器 DINrail：DIN 导轨（工业卡轨） Terminal block：接线端子 MTBF：平均无故障工作时间 Noncondensing：无凝露
