产品型号

PE90 系列（PE90A1、PE90A2、PE90B1、PE90B2、PE90C1、PE90C2）

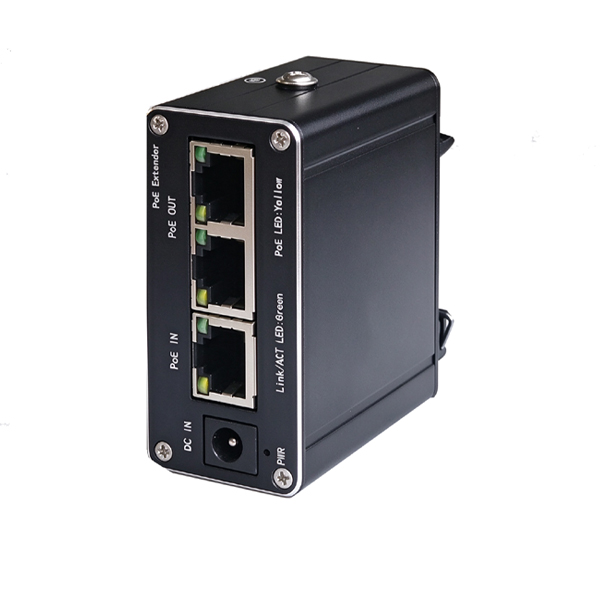

接口

1 × 10/100/1000Mbps RJ45 PoE 输入（IEEE802.3af/at/bt）

2 × 10/100/1000Mbps RJ45 PoE 输出（IEEE802.3af/at/bt）

1 × DC2.0 / DC5521 直流输入输出端口（48-57V DC）

PoE 标准

IEEE 802.3af /at/bt，Class 8，最大 90W

PoE 输入线序

1‑2‑4‑5 正极，3‑6‑7‑8 负极；直流输入：48‑57V（PE90A、PE90B）

PoE 输出

直流电压范围：44‑57V（PE90C、PE90D）；RJ45 作为 IEEE802.3af/at/bt 供电端；PE90 部分型号支持 SPoE 12V 2A 输出

网络协议

IEEE802.3 10BASE‑T

IEEE802.3i 10BASE‑T

IEEE802.3u 100BASE‑TX

IEEE802.3x 流量控制

IEEE802.3ab 1000BASE‑T

指示灯

PWR：电源状态

绿色：链路 / 数据活动

黄色：PoE 供电状态

传输距离

使用 CAT5e / CAT6 网线，10/100/1000Mbps 速率下最远传输 100 米

传输介质

10Mbps：Cat3 / Cat4 / Cat5 及以上双绞线

100Mbps / 1000Mbps：Cat5 / Cat5e / Cat6 及以上双绞线

工作温度

-30℃ ~ +65℃

存储温度

-40℃ ~ +85℃

相对湿度

5%‑95%（无凝露）

散热方式

无风扇，自然对流散热

平均无故障时间（MTBF）

100000 小时

防护等级

IP40

电磁兼容 / 浪涌保护

电源端口浪涌：IEC 61000‑4‑5，4 kV / 2 kV (8/20 μs)

网口浪涌：IEC 61000‑4‑5，4 kV / 2 kV (10/700 μs)

静电防护：IEC 61000‑4‑2，接触放电 8 kV / 空气放电 15 kV

整机尺寸

70 × 50 × 32 mm

包装尺寸

120 × 100 × 59 mm

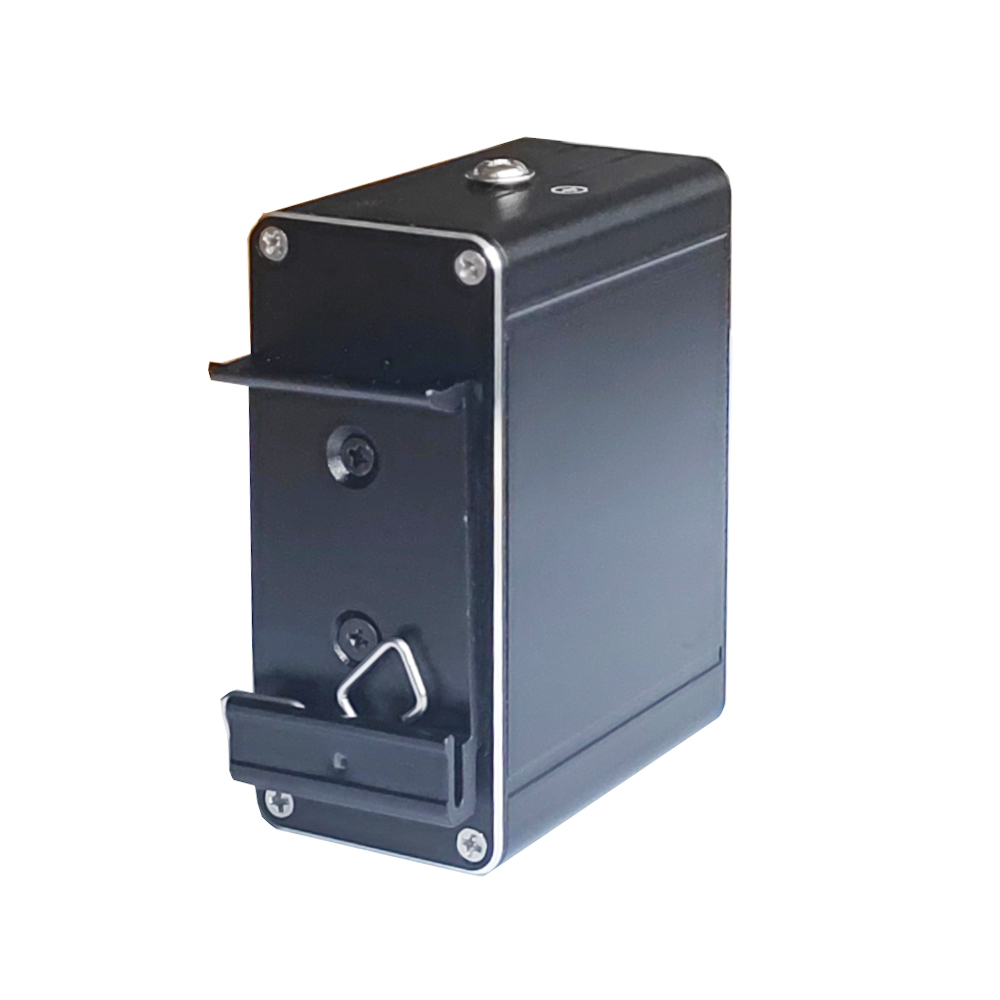

安装方式

默认壁挂安装，支持 DIN 导轨、桌面放置

净重

0.3 kg

包装清单

主机、用户手册、DIN 导轨卡扣

外箱信息

每箱 80 台；外箱尺寸 510 × 430 × 320 mm；毛重 25 kg

质保

1 年有限质保

PE90A1

90W PoE 延长器

1 路 PoE-BT RJ45 输入；2 路 PoE af/at RJ45 输出；DC5521 冗余输入 48‑57V

最大输出 90W；宽温 - 30~65℃；DIN 导轨 / 壁挂 / 桌面安装

PE90A2

90W PoE 延长器

1 路 PoE-BT RJ45 输入；2 路 PoE af/at RJ45 输出；DC5521 输出 48‑57V

最大输出 90W；宽温 - 30~65℃；DIN 导轨 / 壁挂 / 桌面安装

PE90B1

90W PoE 延长器

1 路 PoE-BT RJ45 输入；1 路 PoE af/at/bt RJ45 输出；1 路 12V 2A SPoE RJ45 输出（线序 1245+,3678-）；DC5521 冗余输入 48‑57V

最大输出 90W；宽温 - 30~65℃；DIN 导轨 / 壁挂 / 桌面安装

PE90B2

90W PoE 延长器

1 路 PoE-BT RJ45 输入；1 路 PoE af/at/bt RJ45 输出；1 路 12V 2A SPoE RJ45 输出（线序 1245+,3678-）；DC5521 输出 48‑57V

最大输出 90W；宽温 - 30~65℃；DIN 导轨 / 壁挂 / 桌面安装

PE90C1

90W PoE 延长器

1 路 PoE-BT RJ45 输入；1 路 PoE af/at/bt RJ45 输出；1 路千兆纯数据 RJ45 网口；DC5521 冗余输入 48‑57V

最大输出 90W；宽温 - 30~65℃；DIN 导轨 / 壁挂 / 桌面安装

PE90C2

90W PoE 延长器

1 路 PoE-BT RJ45 输入；1 路 PoE af/at/bt RJ45 输出；1 路千兆纯数据 RJ45 网口；DC5521 输出 48‑57V

最大输出 90W；宽温 - 30~65℃；DIN 导轨 / 壁挂 / 桌面安装
